Eyebolt Galvanized Shoulder Pattern

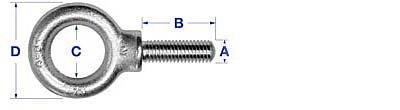

  A B C D
  Shank Dia.
Stock & Thread Shank Eye Eye
No. UNC-2A Length I.D. O.D. Weight
K2023-A-HDG 3/8-16 3/4 1 1-21/32 0.17
K2023-HDG 3/8-16 1-1/4 1 1-21/32 0.18
K2025-A-HDG 1/2-13 1 1-3/16 2-1/16 0.33
K2025-HDG 1/2-13 1-1/2 1-3/16 2-1/16 0.35
K2027-A-HDG 5/8-11 1-1/4 1-3/8 2-1/2 0.61
K2027-HDG 5/8-11 1-3/4 1-3/8 2-1/2 0.70
K2028-A-HDG 3/4-10 1-1/2 1-1/2 2-13/16 1.00
K2028-HDG 3/4-10 2 1-1/2 2-13/16 1.10
K2029-HDG 7/8-9 2-1/4 1-11/16 3-1/4 1.70
K2035-HDG 1 3/4-5 3-3/4 2-7/8 6-1/16 11.35
K2036-HDG 2-4 1/2 4 3-1/4 6-7/8 16.70
K2037-HDG 2 1/2-4 5 4 8-9/16 29.80
